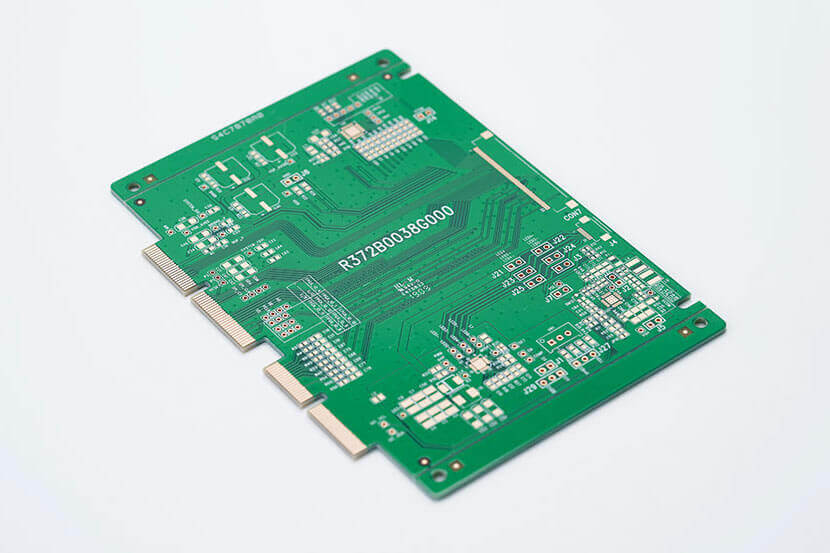

pcb4層板打樣設計在整個線路板的打樣生產過程中由為重要，甚至決定著整個PCB板的質量，那么pcb4層板打樣設計注意細節:

1、選擇合適的pcb基材：PCB基材的選擇必須在滿足設計需求和可量產性及成本中間取得平衡點，就電氣而言，要注意介電常數和介質損在所設計的頻率是否合用。

2、避免高頻干擾：基本思路是盡量降低高頻信號電磁場的干擾，串擾可用拉大高速信號和模擬信號之間的距離。

3、解決信號的完整性問題：基本上是阻抗匹配的問題，而影響阻抗匹配的因素有信號源的架構和輸出阻抗，負載端的特性，走線的拓樸架構等，解決的方式是靠端接與調整走線的拓樸。

4、實現差分布線：一是兩條線的長度要盡量一樣長，一是兩線的間距要一直保持不變，也就是要保持平行，平行的方式分別為：兩條線走在同一走線層；兩條線走在上下相鄰兩層。

5、在只有一個輸出端的時鐘信號線情況下，實現差分布線要用差分布線一定是信號源和接收端也都是差分信號才有意義。

6、接收端差分線對間的匹配電阻：接收端差分線對間的匹配電阻通常會加，其值應等于差分阻抗的值，這樣信號品質會好些。

7、差分對的布線要靠近且平行：對差分對的布線方式應該要適當?shù)目拷移叫?，若兩線忽遠忽近，差分阻抗就會不一致，就會影響信號完整性及時間延遲。
