• 高精密鉆孔機/High precision drilling machine
  采用臺灣東臺鉆機，采用全線性馬達，高負荷、高精度滾珠螺桿，定位精度±0.05mm，自鉆孔精度±0.018mm，自動檢測刀徑/換刀/斷刀檢測，全面杜絕槽孔歪斜/漏鉆孔/孔徑不符.


  鉆孔生產線

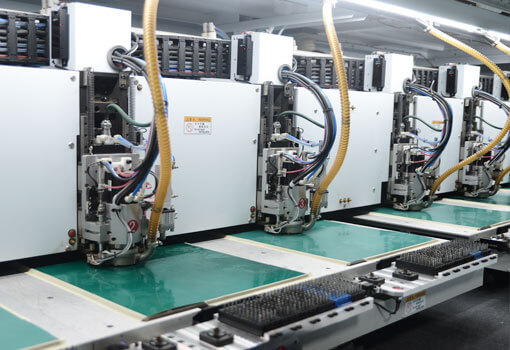

  高速六軸鉆孔機


  嚴格按作業指導書操作


  壓合機
• 沉銅電鍍/Copper plating
  采用臺灣競銘品牌，全自動沉銅電鍍設備，深孔能力13：1，鍍銅均勻性達97%以上，90分鐘超長時間電鍍，經過多道工序錘煉，孔銅，銅厚度遠超行業標準.


  全自動沉銅線


  全自動電鍍線


  褪膜蝕刻線


  蝕檢
• 線路/LINE MAKING
  LDI鐳射曝光，一體化生產設備有效控制線幼、微短、蝕刻不凈，線寬線距最小可達4mil，AOI光學檢測，排除一切隱性品質問題.


  自動曝光機


  led曝光機


  線路自動壓膜機


  自動壓膜機
• DES水平處理線-OSP生產線/Des horizontal processing line
  采用線路顯影+真空蝕刻+退膜聯機生產模式，有效提升連貫作業，降低殘膜、殘銅、蝕刻不凈.


  PTH前處理


  蝕刻退錫線


  線路顯影機


  OSP表面處理
• 阻焊字符/SOLDERING CHARACTER
  萬級凈化無塵室，全自動阻焊印刷，80分鐘多溫區烘烤，保證阻焊均勻性和附著力，全面解決孔環發紅露銅之風險，全新文字噴涂機，有效規避板面垃圾/傳統網印/文字模糊/印偏問題.


  阻焊CCD曝光


  菲林室


  文字印刷


  阻焊印刷
• 成型/FORMING
  剛印制出來的PCB板是連片的，為符合客戶要求的規格尺寸，需要對PCB板進行CNC鑼邊或V-cut，工藝能力滿足0.10mm以內.


  外形車間


  CNC成型


  CNC鑼板成型


  6刀V卡機
• 電路板測試/Dongtai drilling rig
  出貨前采用自動電測或飛針測試，杜絕一切開路、短路。確保每一片到客戶手上的板子都是合格產品.


  飛針測試機


  自動測試機


  測試細節圖


  FQC 成品檢驗
